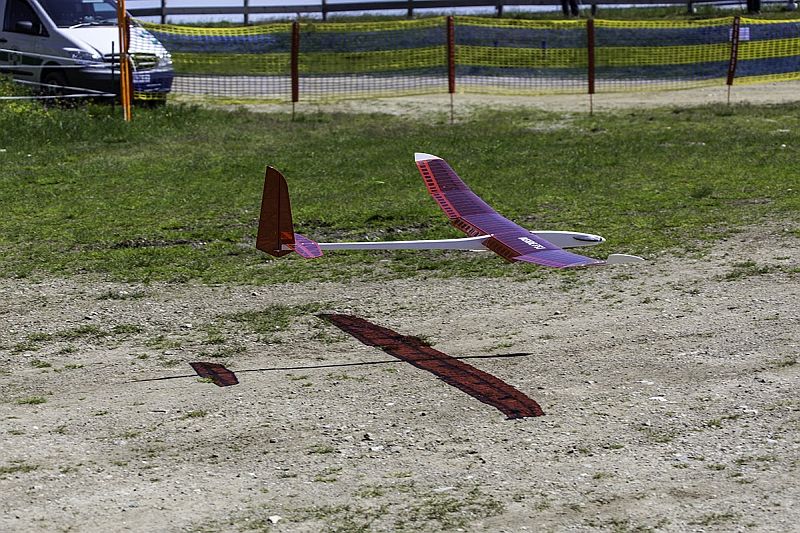

INSIDE F5J - Preiswertes 6-Klappen-Einstiegsmodell für F5J

in Top-Qualität von Grüner-CNC. Made in Germany!

BAUANLEITUNG

MANUAL

Die Tragflächen von  Inside F5J und Introduction F5J sind austauschbar und einzeln als Bausatz erhältlich!

Das Modell:

15.09.2015: Die erst wenige Monate alte Introduction F5J hat alle bisherigen Verkaufsrekorde unserer eigenen Modellkonstruktionen um Längen geschlagen! Nun wollen wir mit der Inside F5J auch diejenigen Kunden bedienen, denen ein 2-Achser wie die Introduction F5J zu "Einsteiger-like" oder als zu wenig wendig erscheint.

Aufgrund der Ähnlichkeit der Schwestermodelle Introduction F5J und Inside F5J ähneln sich natürlich auch die Modellbeschreibungen ...

Libelle Competition - Libelle Evo - Libelle Supreme - Libelle A 380 - Introduction F5J ... Hervorragende Gene für die neue INSIDE F5J, unserem zweiten Modell für die enorm attraktive Wettbewerbsklasse F5J! Natürlich auch für "Obenbleiber", "Entspanner/Entschleuniger", "ohne-Ladegerät-auf-den-Flugplatz-Kommer" und "nicht-zwischen-den-Flügen-Nachlader".

Die Unterschiede zur Introduction F5J sind der 6-Klappen-Flügel mit Querrudern und Wölbklappen und die damit verbundene verringerte V-Form.

Wie bisher: Stabile Rohrholm-Bauweise, genauestens gelaserte Holzkonstruktion, einfachster Aufbau (Höllein-3D-Puzzle), problemloses und äußerst gutmütiges Start-, Flug- und Landeverhalten, großer Geschwindigkeitsbereich durch die Verwendung des Profils AG35mod., herausragende Flug- und Thermikeigenschaften. Dazudie Möglichkeit, neben dem unverwölbten Flugzustand auch eine Thermik- und Strecke-/Speedstellung zu programmieren. Problemlose Einzelteil- und Baugruppenbeschaffung. Made in Germany!

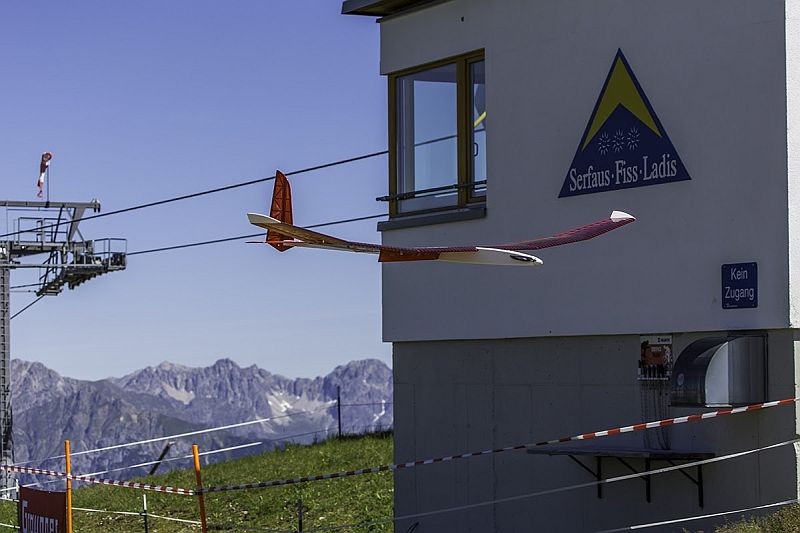

Jetzt neu: 2866mm Spannweite, ab 1100g Fluggewicht, 3-teiliger Flügel mit 4-fach V-Form und angesetzten Wingtips, Leitwerke in gewichtssparender, verzapfter Fachwerkbauweise, vorgesetztes und optional abnehmbares Höhenleitwerk, 90° Endleisten-Landeklappen, Flächensteckung im Hauptholm, innovative (werkzeuglose und klebebandfreie) Verriegelung der Ansteckflächen. Senkrechter Abstieg bei gesetzten Landeklappen (90°) und damit auch Landeanflüge außerhalb des Leewirbels (Hang- und Alpinflugeinsatz, z.B. Fiss!) problemlos möglich. Die positive Verwölbung der Tragfläche über die ganze Spannweite macht aus einem langsamen und eng kreisenden Modell ein noch langsameres und noch enger kreisendes Modell. Andererseits ist per negativer Verwölbung auch der Bussard in der anderen Ecke des Modellflugplatzes problemlos erreichbar. Nach Umschaltung auf die Thermik-Stellung wird dieser dann vor Neid erblassen (Kurvenradius, s.o.)! Mit negativer Verwölbung kommt man dann nach dem Thermikbart auch wieder zum Startpunkt zurück oder fliegt das nächste Aufwindfeld an.

Der empfohlene Antrieb - bestehend aus dem BL-Außenläufer Hacker A20-22L evo, einem 3-zelligen LiPo mit 1300mAh Kapazität und der CamCarbon 11x6 - ermöglicht sehr viele Steigflüge auf thermikverdächtige Höhen. Durch das geringe Fluggewicht sind 5-10s Motorlaufzeit pro Steigflug völlig ausreichend.

Der Bausatz:

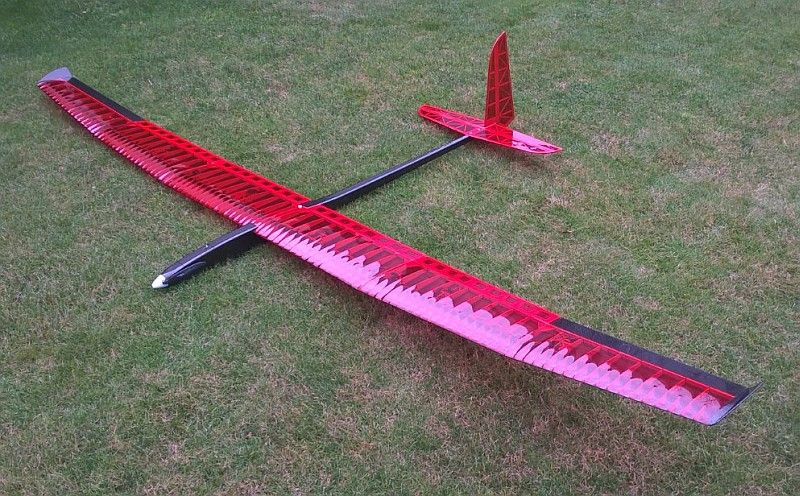

Zentrales Konstruktionsmerkmal der Fläche ist hierbei der Kohlefaser-Rohrholm, auf den die lasergeschnittenen Rippen “aufgefädelt” werden. Formschöne Wingtips sorgen für einen eleganten Flächenabschluss. Unseren Modellen Introduction F5J und Inside F5J haben wir den bisher formschönsten Rumpf unserer Bausatzserie von Grüner spendiert und konsequent auf die Verwendung kleiner Brushless-Außenläufer ausgelegt. Bei fast 3m Spannweite und einem Flächeninhalt von 65dm² (Flächenbelastung 17g/dm²) erreichen wir ein Fluggewicht von ca. 1100g! Der lange Rumpf und die 4-fach V-Form mit angesetzten Wingtips ermöglichen ein überragendes Kreisflugverhalten.

Der Rumpf aus Balsaholz wird im vorderen Bereich mit Leichtsperrholz verstärkt. Ein formgefräster Nasenklotz ist bereits für die Aufnahme des Hacker A20-22L evo vorbereitet. Dem Bausatz liegen - neben den lasergeschnittenen Bauteilen - CFK-Holme, GFK Nasenleisten, sowie alle Anlenkungs- und Kleinteile bei. Ein mehrfarbiger Bauplan im Maßstab 1:1 und eine reichhaltig bebilderte, deutsche Bauanleitung sind bei Bausätzen unserer Grüner-CNC-Line selbstverständlich.

Nicht im Bausatz enthalten sind Klebstoffe, Bespann-Material, Antriebs- und RC-Komponenten. Zur Bespannung des Modells empfehlen wir ORACOVER- oder ORALIGHT-Bügelfolie.

Empfohlener Antrieb:

• Hacker A20 -22L Evo (Premium) oder Robbe Roxxy 2834/12 (Standard, in diesem Fall benötigen Sie zwingend das Mittelteil 37. 3,2 .8)
• BEC-Regler Kavan PRO 40SB mit 8A BEC
• 3S LiPo Akku (ab 850mAh, Empfehlung 3S 1300mAh)
• RE-Spinner 35mm auf Mittelteil 37- 3.0 -8 (nur für den Hacker-Motor)
• Aeronaut-Klappluftschraube CAM Carbon 11x6

Empfohlene RC-Ausrüstung:

• Fernsteuerung für 6-Klappen Flügel und mehrere Flugzustände
• Empfänger mit normaler Reichweite
• 8 x Servo CHASERVO DS-09

Alternativ:

• 6 Servos DP7910 DES 427 BB (4x Querruder, Höhe und Seite)
• 2 Servos DP7911 DES 428 BB MG (Klappen)
• 8 x Servo D-Power DS-140BB MG

Empfohlenes Material für die Verkabelung der Tragfläche:

• 8-polige "MPX"-Buchse, 8 poliger "MPX"-Stecker für die Flächen-Rumpf-Verbindung (je 1 x benötigt)
• 5-polige "MPX"- Flachbuchse (grau - #MU70953), und 5-poliger "MPX"-Flachstecker (grau - #MU70913) für die Verbindung der Außenflächen mit dem Tragflächen-Mittelteil (je 2 x benötigt)
• ca. 3.2m Servokabel 0.14 oder 0.25mm²
