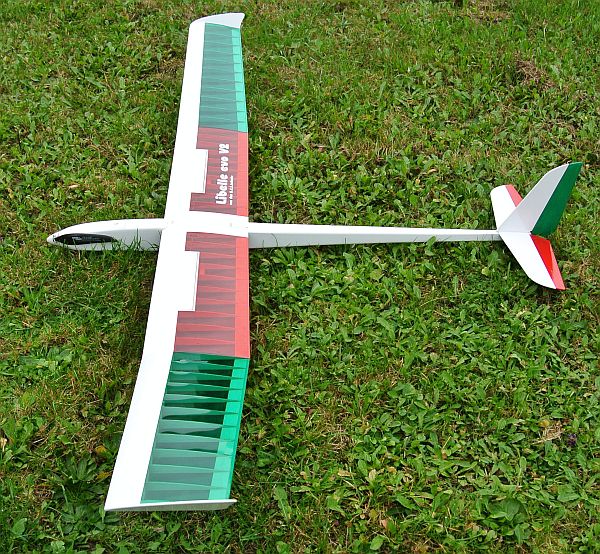

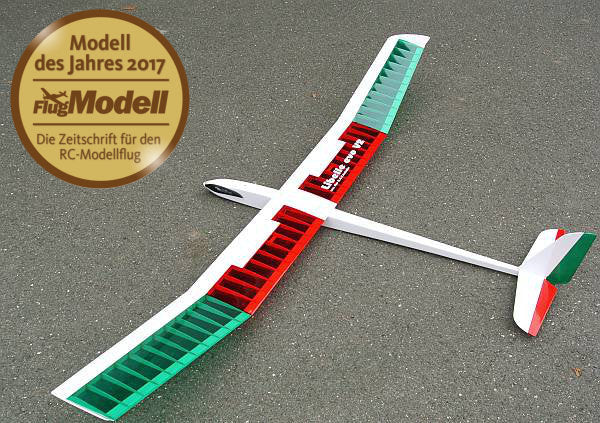

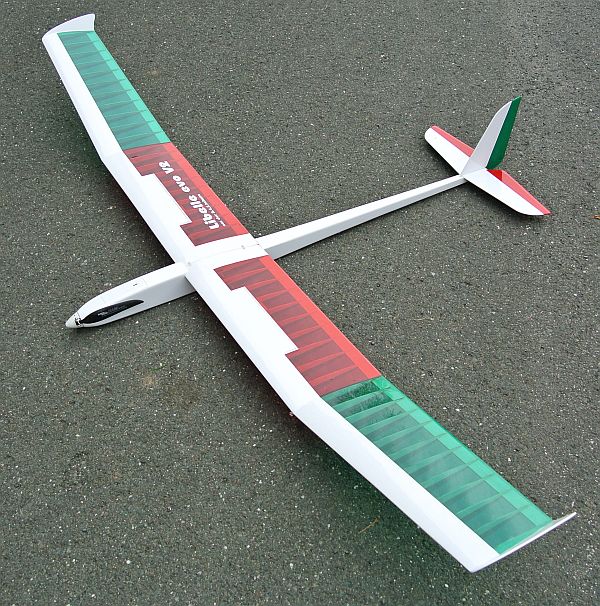

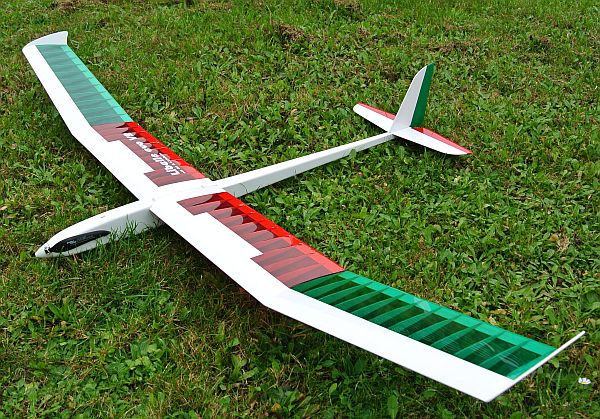

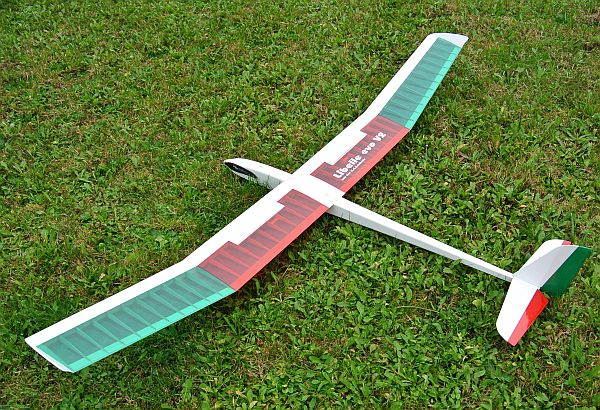

Libelle Evo V2, Elektroversion
CNC-Bausatz "Made in Germany"

Bauanleitung

Nach 20 Jahren und vielen tausend verkauften "Made in Germany/Highest Quality-Bausätzen" haben wir die Libelle "getunt". Geblieben sind die überragenden Flugeigenschaften, das einfache Handling, die herausragend stabile und leichte Konstruktion mit Kiefernholmen und Holmverkastung. NEU sind die Balsaholz-Beplankung (bis zum Hauptholm) und die serienmäßigen Störklappen mit innovativer Anlenkung. Damit kann die benötigte Landefläche noch kleiner als bisher ausfallen. Ziellandungen bei Wettbewerben sind damit problemlos möglich. Das geringe Gewicht der Libelle EVO V2, die hohe mechanische Stabilität durch die Teilbeplankung der Fläche und nicht zuletzt die serienmäßigen Störklappen machen die V2 natürlich auch für Elektro-Jedermann-Wettbewerbe und für den hochalpinen Einsatz auf unbekannten Geländen höchst interessant. Am Beschreibungstext (im Wesentlichen seit 1993, vielen noch aus unserem Print-Katalog - der "Höllein-Bibel" - bekannt) haben wir deshalb auch kaum etwas ändern müssen:

"Sie hätten gerne einen neuen Flieger, Ihre Frau (Freundin, etc...) stellt aber gleich mehrere Bedingungen an das neue Modell? Es darf zum Beispiel nicht zu groß sein, damit im Auto noch Platz für andere Dinge bleibt, nicht zu hektisch zu fliegen sein, damit SIE sich beim Fliegen entspannen können, nicht zu viele Baustunden im Keller verschlingen, und es darf die Rückzahlung der Raten für die neue Küche keinesfalls gefährden! Mal ganz ehrlich: Haben Sie auch schon den fünften Segler, der 200m hindernisfreien Anflugraum und ein möglichst brettebenes, 100m langes Flugfeld zum Ausschweben braucht? Unsere  Libelle landen Sie, wenn’s sein muß, auch mal in die Hand! Von den Flugleistungen und der Qualität der Bauteile (gelasert) geht eine Faszination aus, die auch an Ihnen nicht spurlos vorübergehen wird. Mit unserer LIBELLE EVO V2 fliegen Sie bei wenig Wind stundenlang an jedem Bahndamm oder Hügel, natürlich nur, wenn Sie das auch wollen."

Der Bausatz:
Natürlich weiterhin MADE IN GERMANY! Sie entnehmen dem Baukasten einen gelaserten Rippensatz, stecken spaßeshalber mal die Wurzelrippe in einen Rippensatz, stecken spaßeshalber mal die Wurzelrippe in ein gelasertes Rumpfseitenteil … oder den Hauptholm in den exakt gelaserten Rippenausschnitt … oder das lasergeschnittene Seitenleitwerk in die dafür vorgesehene Passung des lasergeschnittenen   Höhenleitwerks … und werden unsere Begeisterung für des erste Modell unserer (damals noch) CNC-gefertigten Modellserie teilen (Ur-Libelle seit 1993!). Die Fertigung unserer LIBELLE EVO wurde im April 2002 von LÖSER-CNC zu GRÜNER CNC Service (die mit der CLIMAXX, THERMAL INSTINCT, SOPWITH PUP), ...) verlagert. Dabei wurde der Aufbau behutsam modifiziert (schliesslich wollen wir ja nichts verschlechtern) und optimiert. So ist jetzt das Seitenleitwerk mit dem Höhenleitwerk formschlüssig im Rumpf verzapft und schliesst so Baufehler aus. Die Fläche wird jetzt mit verkasteten Kiefernholmen aufgebaut, die die V-Form bereits vorgeben. Ein "Rippenkamm" zum senkrechten Ausrichten der Rippen liegt bei. Die Spanten sind jetzt mit den Rumpfseitenteilen verzapft. Der neue Bauplan ( jetzt mehrfarbig! in von GRÜNER gewohnter Top-Qualität) und die ebenfalls neue (ausführliche, mit vielen Farbfotos versehene und detailgetreue) Bauanleitung mit Perspektivzeichnungen ergänzen die bisherige Ausstattung.

LIBELLE EVO V2 - Lasercut in Perfektion!

Der Bausatz enthält alle benötigten Holzteile (die allermeisten davon gelasert), Ruderhörner aus lasergeschnittenem Sperrholz und einen kompletten Klein- und Anlenkungsteilesatz. Mit mehrfarbig gedrucktem CAD-Plan 1:1! Nicht im Bausatz enthalten sind Klebstoff und Bügelfolie (wir empfehlen ORACOVER). Die RC-Ausrüstung unserer "Ver- und Vorführ-Libellen" besteht aus 2 Servos vom Typ KSTDS 113 für Höhen- und Seitenruder, 2 Stück 4.3g-Servos zur Anlenkung der Störklappen. Antriebsseitig verwenden wir den MPX Außenläufer Roxxy 2834/10, einen 2S/1300er Lipo und den MPX Roxxy-Regler 722. Die Aeronaut CamCarbon 11x6 sorgt mit diesem Antrieb für sehr gute Steigleistung. Unsere Testmodelle sind mit Futaba-Empfängern ausgestattet. Für alle anderen 2.4GHz-Empfänger ist ebenfalls ausreichend Platz.

Lieferumfang:

• Bausatz in Holz-Bauweise aus CNC-lasergeschnittenen Balsa- und Sperrholzteilen
• Umfangreicher Klein- und Anlenkteilesatz
• mehrfarbiger Plan, Stückliste
• ausführliche, bebilderte, mehrfarbige Bauanleitung mit Ruderausschlagsgrößen und Hinweisen zum Bespannen

Zusätzlich benötigte Ausstattung:

• 2 x Servo KST DS-113 oder Ähnliche
• 2 x Servo D-Power AS-107 oder Ähnliche (für Störklappen)
• Brushless-Außenläufer MPX ROXXY C28-34-880
• Regler MPX Roxxy 722
• Lipo-Akku 2S/1300mAh
• Alu-Mittelteil 37-3,17-8 mit Reisenauer-Spinner 35mm
• Klappluftschraubenblätter Aeronaut CamCarbon 11x6
• Empfänger nach Wahl
• Oracover Bügelfolie nach Wahl
• Klebstoffe
