PBR-12X, 12-Kanal Expander
Powerbox-Systems # 8260

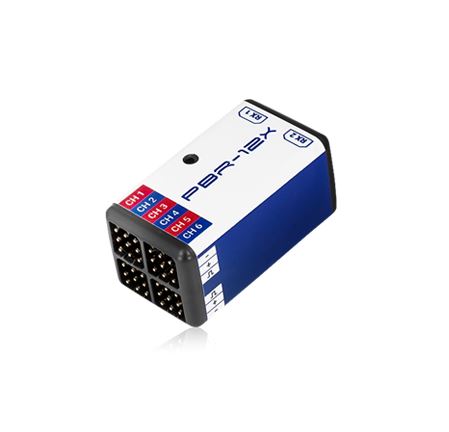

Der PBR-12X kommt überall zum Einsatz, wo viele Kanäle auf engstem Raum benötigt werden. Durch die quadratische Anordnung der Servo-Steckplätze passt der PBR-12X selbst in kleinste Seglerrümpfe, wie zum Beispiel die der F5J- oder F3B-Klasse.

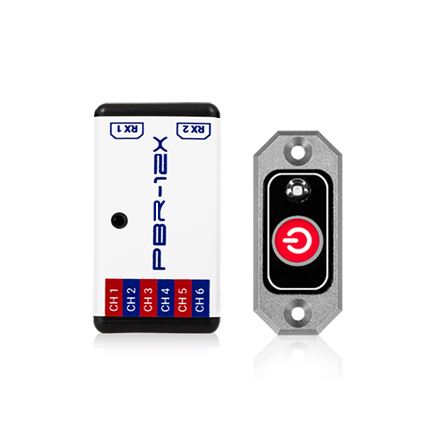

Der eingebaute elektronische Schalter wird mit unserem MicroSwitch bedient. Sollte hierfür kein Platz sein, speichert der PBR-12X den letzten Schaltzustand und kann auch durch einfaches Ein- und Ausstecken des Akkus aktiviert werden.

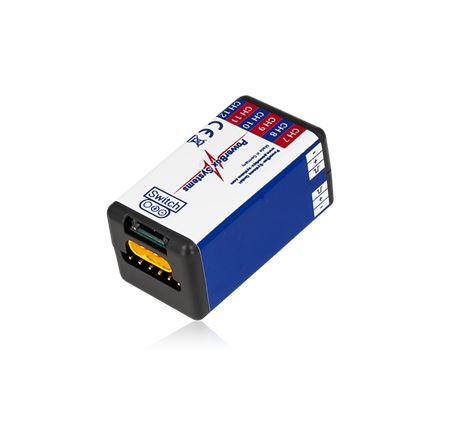

Um den Strombedarf von 12 Servos zuverlässig zu bedienen, wurde ein kompakter Hochstromeingang mit einem MR30 Stecker eingebaut. Ein Adapter von MR30 auf MPX Anschluss liegt bei.

Als Empfangsteil kommen alle Empfänger zur Auswahl, die einen Busausgang haben. Das angeschlossene Bussystem wird automatisch erkannt, sodass außer den Failsafe-Positionen keine Einstellarbeiten notwendig sind. Um ein redundantes Empfangssystem aufzubauen, können zwei Empfänger angeschlossen werden. Der PBR-12X ersetzt mögliche verlorene Datenpakete des ersten Empfängers ohne Verluste mit den Daten des zweiten.

Der Vorteil der Trennung zwischen Empfangsteil und Servo-Ausgabe besteht darin, dass das Empfangsteil an einer optimalen Stelle im Modell untergebracht werden kann. Gerade bei Modellen mit viel Kohlefaser im Bereich der Flächenbefestigung, kann dann der Empfänger zum Beispiel im Seitenleitwerk untergebracht werden.

Für alle aufgelisteten Fernsteuersysteme liefert der PBR-12X Telemetriedaten. Neben der Akkuspannung wird der Strom und die verbrauchte Kapazität ausgegeben - bei den meisten Systemen zusätzlich auch noch die Empfangsdaten wie Lost-Frames oder Holds

Produkteigenschaften:

• 12 Kanäle
• elektronischer Schalter
• MR30 Hochstromeingang
• Zwei serielle Eingänge für das Empfangssystem
• Automatische Erkennung des Fernsteuersystems
• Telemetrie-Daten für PowerBox P²BUS, Jeti Ex-BUS, Spektrum und Futaba S.BUS2
• Übertragung von Spannung, Strom, Kapazität, Lost Frames und Holds
• Einstellbare Servoframerate: 10ms, 12ms, 14ms, 16ms, 18ms
• Vollständige Bedienbarkeit vom Sender für PowerBox und Jeti
• Bedienung über BlueCom oder PowerBox-USB für alle Systeme
• Unterdrückung von Servo-Rückströmen
• Schaltergehäuse aus gefrästem und eloxiertem Aluminium
• Platzsparendes Design
• Extrem leichte Bauweise

Technische Daten:

• Betriebsspannung: 4,0V - 9,0V
• Stromversorgung: 2S LiPo/LiIon, 2S LiFePo, 5S NiCd/NiMH
• Stromaufnahme Betrieb: 25mA
• Stromaufnahme Standby: 20μA
• Strombelastbarkeit: Dauer 12A (< 30s: 20A)
• Ausgangsspannungun: geregelt
• Signal Eingang: seriell
• Unterstützte Fernsteuersysteme: Core P²BUS, Jeti Ex-Bus, Spektrum SRXL2, Futaba S.Bus
• Empfänger Redundanz: SRS
• Servoausgänge, gesamt: 12
• Auflösung Servoimpulse: 0,5μs
• Impulswiederholrate: 10ms, 12ms, 14ms, 16ms, 18ms
• Unterstützte Telemetriesysteme: Core P²BUS, Jeti Ex-Bus, Spektrum SRXL2, Futaba S.Bus

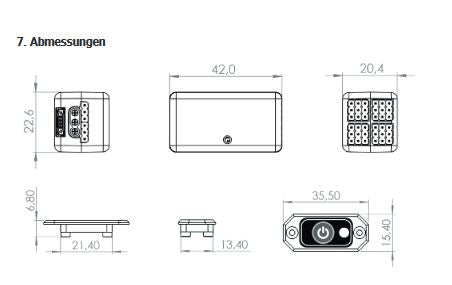

• Abmessungen: 22 x 23 x 42 mm
• Gewicht: 15g
• Gewicht Sensor Schalter: 6g
• Temperaturbereich: -30°C bis +85°C

Lieferumfang:

• PowerBox PBR-12X
• MicroSwitch
• 2x Patchkabel
• MR30/MPX Adapter
• Klebepad
• Bedienungsanleitung
