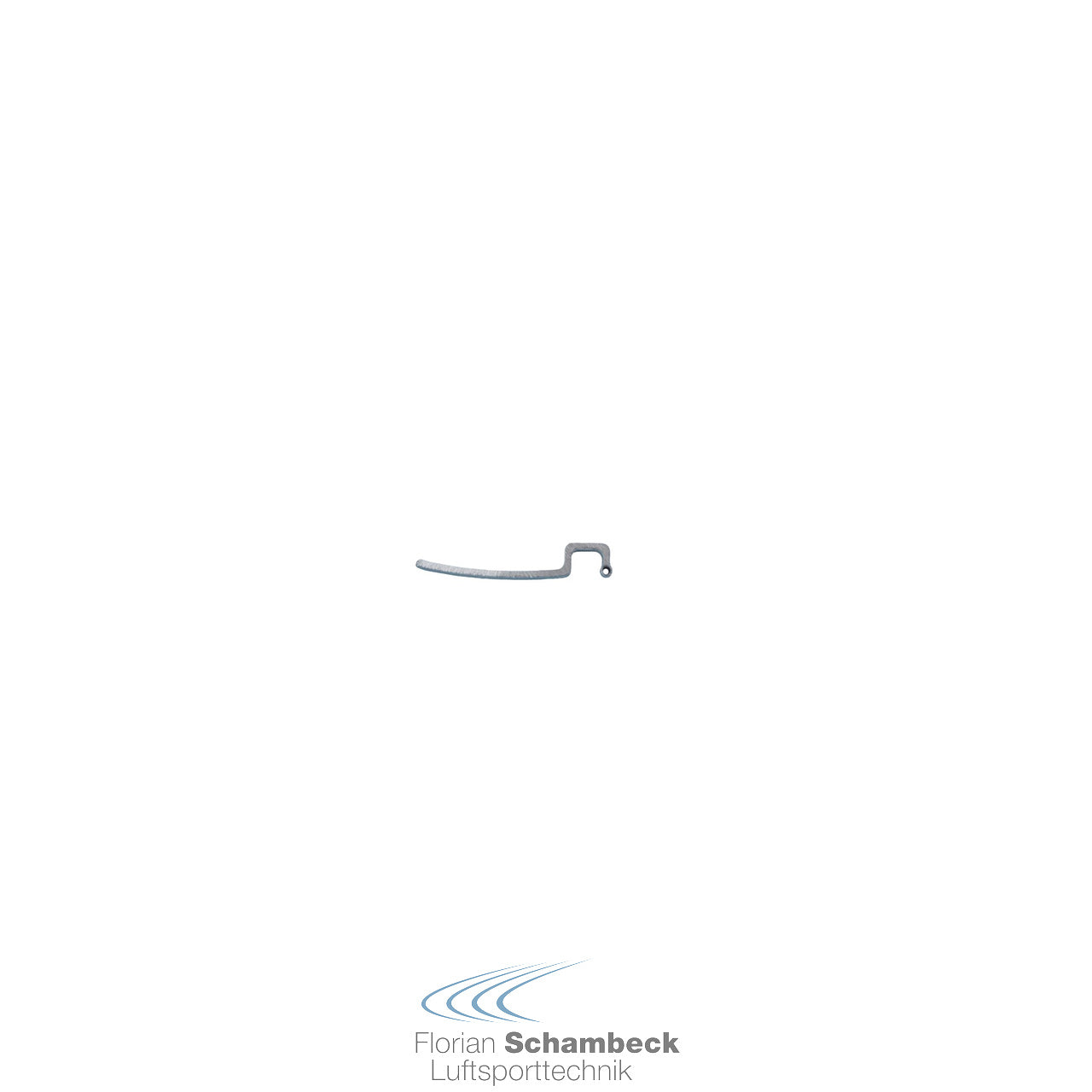

Rumpfdeckel Scharnier klein, (1 Stück)
Florian Schambeck Luftsporttechnik # 0026

Diese kleinen V2A Scharniere eignen sich z. B. für kleine Rumpfdeckel, Serviceklappen an Hubschrauber und Jets. Auch für kleine Fahrwerkssdeckel bei Seglern die nicht viel größer als M1:4 sind passen sie gut. Aber natürlich auch bei anderen Einziehfahrwerken bei Motorfliegern sind unsere guten Scharniere bestens geeignet.

Durch die besondere Geometrie werden die Deckel beim Öffnen nach außen verschoben. Das hat den Vorteil, dass der Ausschnitt schmaler bemessen werden kann.
Die Deckel sind durch einfaches Herausziehen der Achse (nicht im Lieferumfang enthalten) abnehmbar.
Außerdem verleihen sie dem Deckel ein originalgetreues Aussehen mit richtiger Funktion.

Montageanleitung

1. Der Drehpunkt muss knapp innerhalb des Randes der Klappen sein. Fixieren Sie mit Sekundenkleber auf beiden Seiten ein 2mm (Innendurchmesser) Bowdenzugrohr. Das Rohr sollte ca. solange sein wie der Deckel. Durchtrennt wird das Bowdenzugrohr erst später.
2. Achten sie darauf dass das Bowdenzug-Achsrohr möglichst gut an der Rumpfwandung anliegt. Die Wandung soll auch nicht unnötig dich sein an den Scharnierpunkten.
3. Verkleben Sie dort wo später das Scharnier ist das Rohr mit eingedicktem Harz. Nach dem Aushärten fräsen Sie an der Scharnierposition Schlitze in das Rohr. Jetzt können Sie die Scharniere einhängen und prüfen, ob sie sich weit genug öffnen lassen.
4. Bitte schrägen Sie die Deckel an der Seite des Scharniers ca. 45° an.
5. Fixieren Sie die Deckel mit Tesastreifen im Schacht (geschlossener Zustand).
   Jetzt können Sie die Scharniere mit eingedicktem Harz auf die Deckel kleben.
