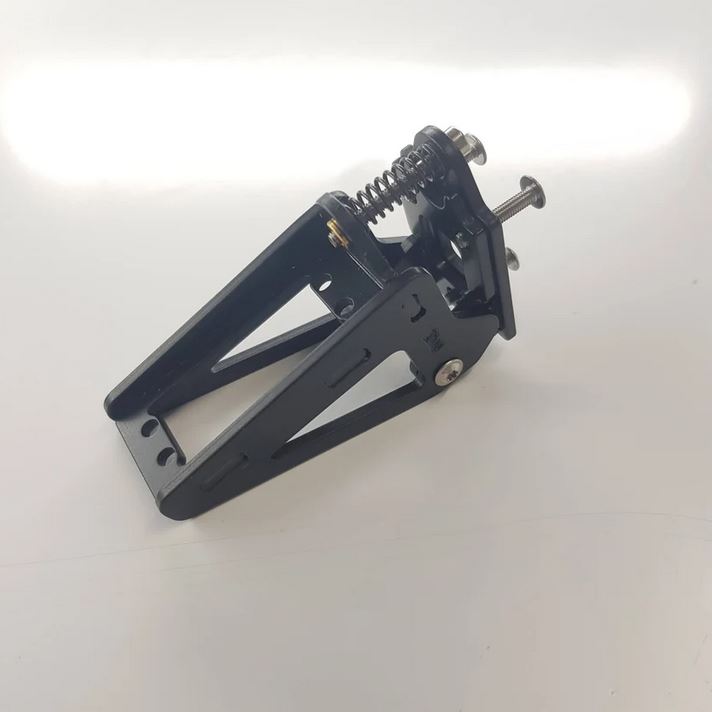

Seilanlenkung einstellbar, 15mm Servo

Die Seilanlenkung ist für ein Servo 15 mm so aufgebaut, dass sie am hinteren Spant festgeschraubt werden kann. Hierzu werden drei M3 Schrauben mitgeliefert, die durch den Spant in die Einschlagmuttern der Befestigungsplatte geschraubt werden.

Über eine eine zentrale Zylinderkopfschraube (M3) kann die Schwenkeinheit mit dem Servo nach Vorne oder Hinten geneigt werden. Somit können die Seile, die zum Seitenruder führen, sehr einfach gespannt oder gelockert werden. Das nervige und fummelige Einstellen über Löthülsen und Gabelköpfe entfällt.

Wenn die Seile einmal korrekt eingebaut worden sind, kann in Sekunden auf zu lockere oder zu straffe Seile reagiert werden.

Die Halterung kann komplett versteckt hinter dem Spant montiert werden.

Eine Feder hält hierbei die schwenkbare Einheit auf Spannung, dadurch kann sich die Zylinderkopfschraube auch nicht lockern oder bewegen. So bleibt die Einstellung erhalten.

Der Verstellweg beträgt 10 mm, wenn die Schwenkeinheit also in der Nullposition ist, kann 5 mm nach Vorne und 5 mm nach Hinten verstellt werden. Dies kann durch die Einstellung der Seile beeinflußt werden.

TECHNIK:

• gefertigt aus 2,5 mm GFK in Schwarz
• geschachtelt und verklebt
• extrem stabiler Aufbau
• Verstellweg 10 mm gesamt
• 3 Einschlagmuttern M3 zur Verschraubung mit dem Spant
• incl. Feder und Zylinderkopfschraube M4 zur Verstellung des Weges
• incl. 4 x M3-Schrauben und Sicherungsmuttern für das Servo
• Gewicht der Einheit 36,5 Gramm
