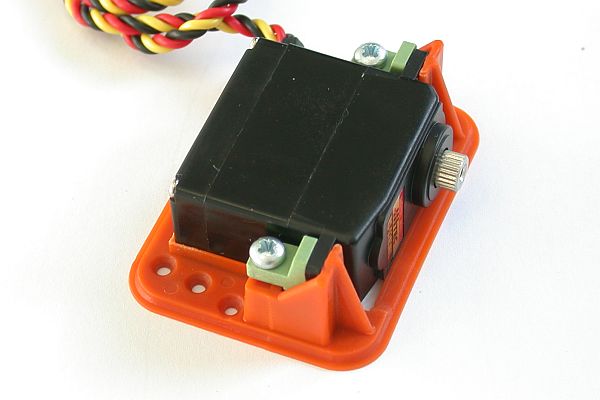

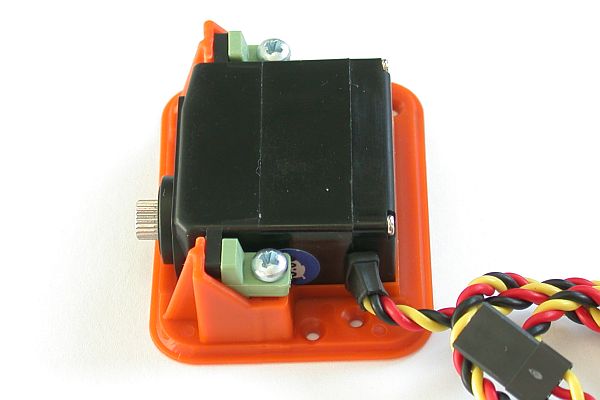

Flächeneinbaurahmen für Hitec HS-225, HS-5245 und Hyperion DS-16

(Das Servo ist nicht im Lieferumfang enthalten!)

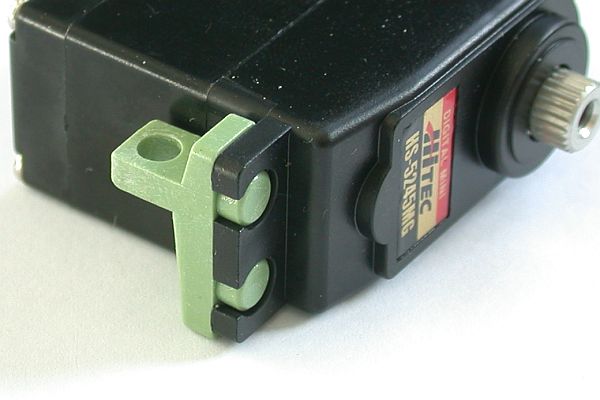

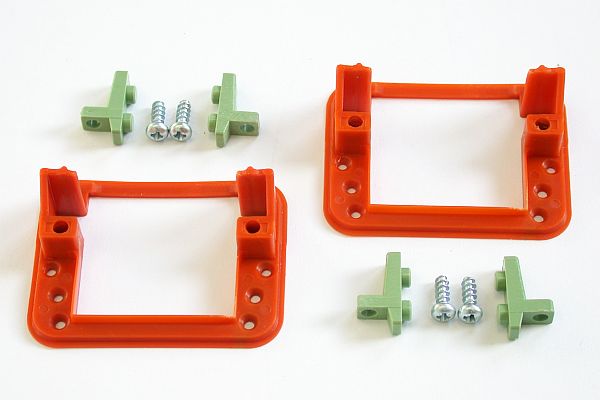

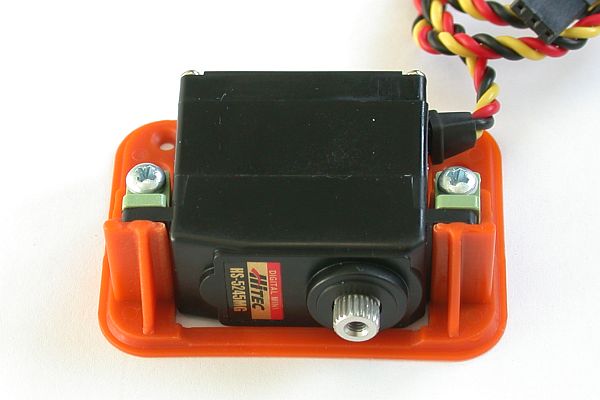

Das Einbausystem "Typ 17" zeichnet sich durch hohe Passgenauigkeit und geringe Bauhöhe aus. Der Rahmen hat die gleiche Dicke wie das Servo, so wird durch seine Verwendung eine aerodynamisch einwandfreie Ruderanlenkung nicht behindert. Die Adapterstücke passen präzise in die Löcher am Servogehäuse und fixieren über zwei Spezialschrauben das Servo im Rahmen. Der Rahmen selbst wird fest mit der Tragflächenschale verklebt, während das Servo durch einfaches Lösen von zwei Schrauben ein- bzw. ausgebaut werden kann. Beim Einkleben des Servorahmens muss dass Servo in den Rahmen eingeschraubt sein, um ein Verbiegen des Rahmens auszuschließen. Um eine Verklebung des Servos mit dem Rahmen (Fläche) dabei zu vermeiden, bitte dieses unbedingt mit Trennwachs behandeln.

Technische Daten:

Äußere Abmessungen: 40 x 52 x 17mm

Gewicht pro Stück: ca. 3g

Folgende Servos passen in den Rahmen:

• Hitec: HS 225 BB, HS 225 MG, HS 5245 MG
• Hyperion: DS 16
